Visió general del producte

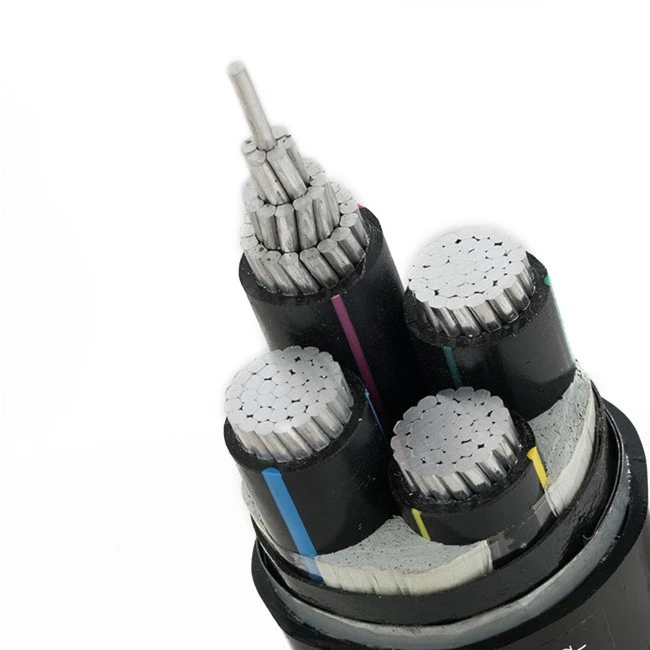

YJLHV22 és un cable d'alimentació blindat de doble cinta d'acer altament flexible amb una funda exterior de PVC i un aïllament impermeable de polietilè enllaçat de 90 graus, disponible en especificacions d'un sol-nucli o multi-. És un cable ignífug-classe B equipat amb un conductor nu opcional per a la connexió equipotencial i dissenyat com un cable d'aïllament dual fiable per a escenaris industrials i de construcció diversificats.
Amb una funda exterior de PVC amb classificació FT4-, aquest cable blindat d'alta tensió de primera qualitat permet la col·locació directa d'enterrament i funciona de manera estable en entorns corrosius i edificis no combustibles. Funciona de manera eficient dins d'un ampli rang de temperatures de -40 graus ~ 90 graus, amb alta conductivitat magnètica, resistència a l'erosió i resistència a la humitat, adaptant-se perfectament a aplicacions industrials, subterrànies, centrals elèctriques, ferrocarrils i d'edificació.
Com a cable d'alumini de 4 nuclis estàndard (admet especificacions de nucli personalitzades, com ara 1/2/3/4/3+1 i més), està pre-muntat a la fàbrica amb una armadura d'alumini autoblocant{-d'alta-flexibilitat i una funda exterior de PVC segellada. Aquest cable d'aïllament dual professional redueix enormement les dificultats de construcció i els costos laborals causats pel cablejat de canonades tradicionals, sense necessitat de canonades addicionals, accessoris o processos{10}}intensius de mà d'obra com ara l'estirada de filferro, el roscat i la formació de canonades. També és un cable d'armadura d'alta tensió -eficaç amb una llarga vida útil, i la robusta estructura de cable d'alumini de 4 nuclis satisfà completament les grans-exigències actuals de transmissió d'energia de diversos projectes-de gran intensitat.
|
Nº de nuclis i secció nominal |
Gruix de l'aïllament |
Gruix de la cinta d'acer |
Gruix de la funda |
Aprox. Diàmetre total |
Aprox. Pes |
Màx. Resistència DC del conductor (20ºC) |
|
(mm2) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg/km) |
(Ω/km) |
|
3×4+1×2.5 |
0.7/0.7 |
0.2 |
1.8 |
15.5 |
318 |
7.41/12.1 |
|
3×6+1×4 |
0.7/0.7 |
0.2 |
1.8 |
16.8 |
371 |
4.61/7.41 |
|
3×10+1×6 |
0.7/0.7 |
0.2 |
1.8 |
19.3 |
478 |
3.08/4.61 |
|
3×16+1×10 |
0.7/0.7 |
0.2 |
1.8 |
22.1 |
615 |
1.91/3.08 |
|
3×25+1×16 |
0.9/0.7 |
0.2 |
1.8 |
25.1 |
794 |
1.20/1.91 |
|
3×35+1×16 |
0.9/0.7 |
0.2 |
1.8 |
26.8 |
926 |
0.868/1.91 |
|
3×50+1×25 |
1.0/0.9 |
0.2 |
1.9 |
30.2 |
1175 |
0.641/1.20 |
|
3×70+1×35 |
1.1/0.9 |
0.2 |
2.0 |
35.1 |
1570 |
0.443/0.868 |
|
3×95+1×50 |
1.1/1.0 |
0.5 |
2.2 |
40.4 |
2359 |
0.320/0.641 |
|
3×120+1×70 |
12./1.1 |
0.5 |
2.3 |
45 |
2886 |
0.253/0.443 |
|
3×150+1×70 |
1.4/1.1 |
0.5 |
2.5 |
49.1 |
3396 |
0.206/0.443 |
|
3×185+1×95 |
1.6/1.1 |
0.5 |
2.8 |
54.3 |
4070 |
0.164/0.320 |
|
3×240+1×120 |
1.7/1.2 |
0.5 |
2.8 |
59.1 |
4855 |
0.125/0.253 |
|
3×300+1×150 |
1.8/1.4 |
0.5 |
3.0 |
66.0 |
6028 |
0.100/0.206 |
Paràmetres tècnics bàsics
|
Element de paràmetre |
Especificació |
Element de paràmetre |
Especificació |
|
Número de model |
YJLHV |
Tensió nominal |
0,6/1KV (tensió disponible L/M/H) |
|
Material conductor |
Aliatge d'alumini |
Material d'aïllament |
XLPE + PVC (aïllament dual) |
|
Talla estàndard |
4*240 mm² |
Interval de secció transversal |
1,5 mm²-1000 mm² (personalitzable) |
|
Temperatura de treball |
-40 graus ~ 90 graus |
Tipus blindat |
Armadura de doble cinta d'acer |
|
Material de la jaqueta |
PVC |
Radi de flexió mínim |
7D |
|
Especificació bàsica |
1/2/3/4/3+1/5/3+2/4+1 |
Color |
Negre (corregit) |
|
Característiques clau |
Alta conductivitat magnètica, resistència a l'erosió, resistència a la humitat |
MOQ |
100 metres |
|
Certificat |
CCC/ISO/CE |
Lloc d'origen |
Hebei, Xina |
|
Aplicació |
Industrial, metro, central elèctrica, ferrocarril, edifici |
Tipus de cable |
Cable d'alimentació blindat amb nucli d'alumini |
Característiques del producte i avantatges bàsics
Aïllament dual i rendiment ignífug{0}}impermeable
Com a cable d'aïllament dual professional, adopta un aïllament impermeable de polietilè enllaçat de 90 graus-creuats més una estructura dual de la funda exterior de PVC amb classificació FT4-, amb excel·lents propietats d'aïllament, impermeable i ignífug de classe B-, sense emissió de gas tòxic durant la combustió, totalment compatible amb les normes de seguretat no combustibles a extremes, estables a l'edifici, estables i estables40. 90 graus.
Armadura d'alta tensió i adaptabilitat a l'enterrament directe
Cable d'armadura d'alta tensió premium amb doble cinta d'acer amb blindatge d'alta-flexibilitat auto{0}}bloquejant, pre-ensamblat i segellat de fàbrica en conjunt, forta resistència a la pressió i resistència a la corrosió, especialment dissenyat per a la col·locació directa d'enterrament, perfectament adequat per a entorns corrosius durs i llocs d'enginyeria-resistents.
Conductor d'alumini de 4 nuclis i disseny flexible
Cable d'alumini estàndard de 4 nuclis fet d'aliatge d'alumini d'alta-qualitat, amb alta conductivitat magnètica, conductivitat estable i baixa pèrdua d'energia, que coincideix amb una gran secció-transversal de 4*240 mm² per a una transmissió eficient de corrent gran-; equipat amb un conductor nu opcional per a la connexió equipotencial, l'alta flexibilitat garanteix una construcció fàcil al lloc-.
-Estalvi de mà d'obra i costos-Reducció de la construcció
El disseny de pre{0}}muntatge integrat de fàbrica elimina canonades addicionals, accessoris i processos complexos com ara l'estirada de filferro, el roscat i la formació de canonades, reduint directament la dificultat de construcció i el cost laboral del cablejat de canonades, millorant considerablement l'eficiència de la construcció i reduint el cost global del projecte.
Aplicació àmplia i certificacions completes
Radi de flexió mínim 7D, gran flexibilitat per a espais estrets i rutes complexes; resistent a l'erosió i a la humitat per a un ús-a llarg termini en entorns subterranis i corrosius; certificacions completes CCC/ISO/CE, secció transversal-personalitzable i número bàsic, adequat per a projectes d'enginyeria globals.
